- 產品名稱：直流電流電壓表

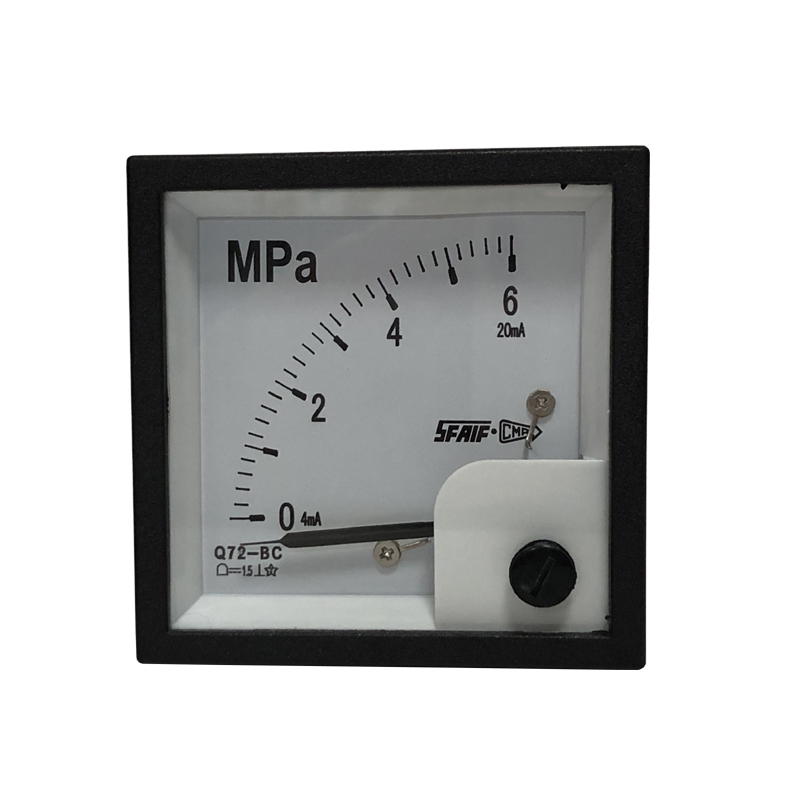

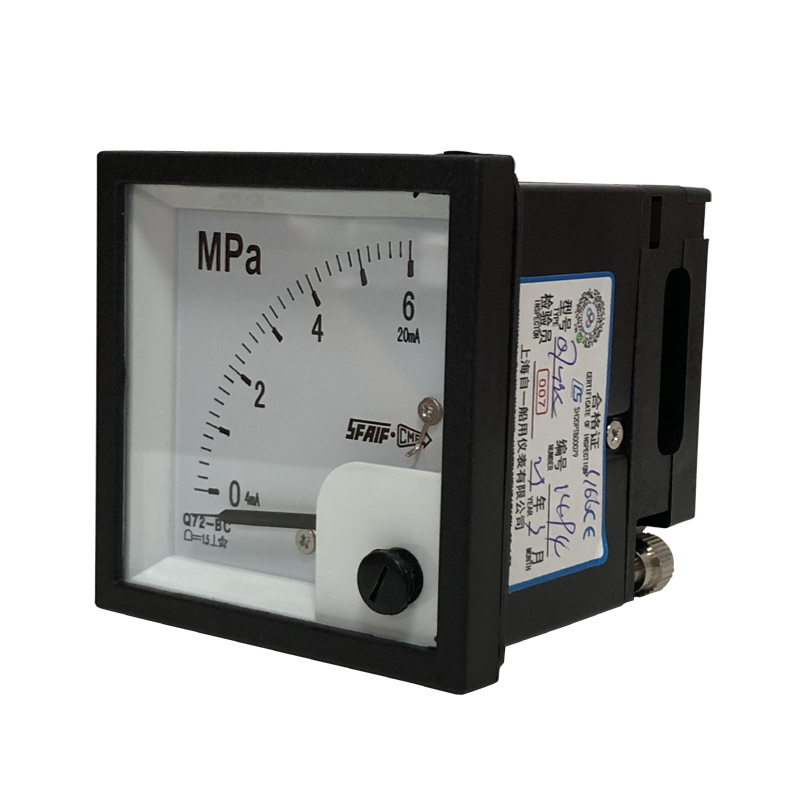

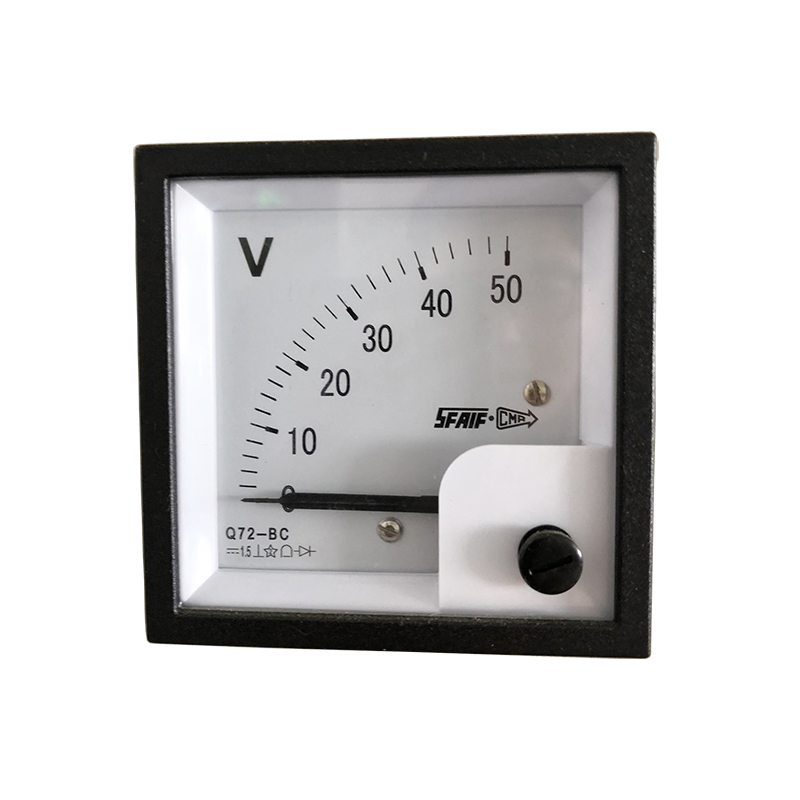

- 產品型號：Q72-BC
- 產品銘牌：SFAIF.CMR
- 生產廠商：上海自一船用儀表廠
- 銷售單位：連儀
- 所屬類別：產品中心 > 船用儀表 > 直流電流表 >
-
按用戶要求，直流表標度尺可刻制：
⒈ 零位在標度尺中心正負測量值對稱，或正負測量值不對稱引起零位偏離中心的任意位置。
⒉ 根據用戶要求，標度尺中刻制警示紅線、安全范圍值綠線，或帶狀線。
⒊ 按用戶需要可提供用來調節設定值的紅色指示針。
⒋ 根據用戶要求，也可以定制直流電壓表起始段區域壓縮刻度，放大所需指示值標度尺范圍，提高測量精度。
⒌ 在訂制特殊標度尺時，客戶須***提供圖樣要求。
特性： 用于電量測量指示儀表。
測量精度： 1.5 級
耐 電 壓： 2kV 50Hz 1分鐘
使用環境溫度： -25℃～+55℃
外殼防護等級： IP44 。
IP56：適用于加裝密封罩的Q72、Q96型儀表。
工作耐振動： 2～100Hz 加速度≤0.7g
相對濕度： ≤98% RH 直流電壓表內阻：1kΩ / V
產品型號 | 展開角 | 外型尺寸(A×B×C) | 開孔尺寸(D×D) | 重量 | 備注 |
Q48-BC | 90° | 48×48×67 | 44+0.5×44+0.5 | 0.15 | |
Q72-BC | 72×72×63 | 68+0.5×68+0.5 | 0.20 | ||
Q96-BC | 96×96×80 | 92+0.5×92+0.5 | 0.30 | ||
Q144-BC | 144×144×80 | 138+0.5×138+0.5 | 1.20 | ||
Q192-BC | 192×192×80 | 186+0.5×186+0.5 | 1.45 | ||
Q240-BC | 240×240×80 | 228+0.5×228+0.5 | 2.00 | ||
Q96H-BC | 槽型 | 96×48×124 | 92+0.5×44+0.5 | 0.35 | |
Q72-ZC | 240° | 72×72×80 | 68+0.5×68+0.5 | 0.30 | |
Q96-ZC | 96×96×80 | 92+0.5×92+0.5 | 0.40 | ||
Q144-ZC | 144×144×80 | 138+0.5×138+0.5 | 1.20 | ||
Q192-ZC | 192×192×80 | 186+0.5×186+0.5 | 1.45 | ||
Q240-ZC | 240×240×80 | 228+0.5×228+0.5 | 2.00 | ||
產品型號 | 展開角 | 外型尺寸(A×B×C) | 開孔尺寸(D-L1×L2-d) | 重量 | 備注 |
63C11 | 240° | 80×80×100 | Φ70-64×64-Φ5 | 0.90 | |
45C3 | 120×120×116 | Φ106-96×96-Φ7 | 1.40 | ||
13C3 | 160×160×116 | Φ106-128×128-Φ7 | 1.80 |
